圆锥滚子轴承大多数都用在承受以镜像载贺为主的镜像与轴向联合载贺，与角接触求轴承相比，承载能力大，极限转速低。圆锥滚子轴承可承受一个方向的轴向载贺，能够限制轴或外壳一个方向的轴向位移。

  朋友们大家好，我是雨辰老师，欢迎各位来到小丸子课堂，这节课的话，我们来看到摩擦激发输出线， 首先呢我们这个线体呢是通过摩擦轮带动我们的工装板往前走，这个摩擦轮的他这个动力来源呢，是由我们的链条联动传动 好，然后我们的工装版走到某一个地方的时候，好是给大家说个前提，我们的这个转盘呢，哎，我们这个上面的大转盘呢是工装版的一部分，好，那么我们走到这个部分的时候， 我们的这个气缸离合器，哎，所谓气缸离合器啥意思呢？无非就是他能够控制我的动力输出，还是中断，知道吧，好，动力呢，由我们的 减速电机发出。好，由我们的这个连轴器啊导入导入到这个两个消钉，这里有两个消子插入到我们两个消孔，然后就带动我们的工装板了，工装板这个大转盘进行转动好，转动移动角度，我的工人师傅呢对我们的弓箭呢做相关操作好， 如果同门想了解更多的知识点呢，能加入我们的学习群，我们每晚了都有高品质的免费直播课程供大家学习，还有学习大礼包相赠送。好，感谢大家。好，这里的话呢就是上面呢就是我们的基本工作原理了， 那么我们这节课呢要看见我们的这个轴承的这个选用啊，那么说到轴承选用了，我们大部分的轴承了都是通过我们这个表了来进行选择好，例如了，例如怎么样好，依照我们的承载能力 跟我们承载零利分呢，就分为近向载客和轴向载客，哎，或者呢轴向载客的这个方向，是不是走回轴向载客这个方向？ 好，那么我们大家一起来看一下，一起看一下，根据这一个载客的这个方向，以及他的这个，呃，他的这个着重性，对不对？例如，例如了我们的这个推力球了，他就着重于啊轴向，对不对？ 他呢并不能，并不能够承受这个镜像的这个载客，是不是好？例如呢，我们的圆锥滚子，哎，他既能够承受镜像载客，又能够承受轴相载客，而且呢我们这个表格呢，他对应的这个轴承选用啊，他还做了这个优良 以及中还有差，还有无这几种情况，那么我们在选择的话，就一般是选择这个优或者量，是不是？那么我们这里呢，只能选择 这一个，是不是这一个我们的推力球了，哎，双向的推力球，哎，选择这个是不是？那么在我们这个模型里面，我们哪里用到了推力球了？首先在这里 好，在这个位置我们用到了这个推力球轴针好，而且呢这个推力球轴针他能够，哎，他还是比较重载的，对不对？因为呢他的直径呢，达到了三百一十七， 好，他的这一个直径呢非常大，所以呢，他这个承受载客能力的非常大，所以呢我们这个线体啊，哎，他无非了就是用来承载一些啊，重型的这个弓箭，例如我们的发动机的缸体，汽车发动机缸体，理解吗？好， 那么我们的这个里面呢，还有一对轴承，哎，这个对轴承呢，他处于两个部分，一个部分处于我们这里， 他呢是让我们的这个面啊朝外面，朝外面，朝外安装，理解吗？面朝外安装好，我们的这个底部的这一个圆锥滚子轴承呢，他这个面呢是朝内的，待会呢老师给大家颇切开来给大家看好不好？那么我们在做这个轴承的选择的时候呢，还需要看一个东西， 根据我们的这个轴承配置啊，哎，他仅属于我们的这一个圆锥滚子或者脚接触求轴承，那么我们一起看一下， 好，他呢是这样子说的，我们的这个机械工程工程师手册里面说的好，被退被排列的时候啊，我们这一个 载客的中心呢，处于这个轴线的中心线之外，是不是中之外？那么我们的这个轴在受热变形的时候，他是把中间的这一个中间的这个内圈 挤出去，对不对？从而呢我们的这个轴承呢会相应的松一些，哎，滑动更加顺畅，当然也有可能会窜动，是不是也有可能会窜动， 那么如果我们是面对面排列的话，那么我们的轴受热变形的话，他是往外膨胀，那么我们的轴承呢，有可能会卡死，理解吗？ 好，那么呢，我们还可以进行串联排列，当我们的这一个方向的这个轴向力量比较大的时候，我们可以这样子排列，理解吗？好，那么我们还有个东西要给大家看一下，我们常见的一些织成，织成结构啊，哎，像我们的脚接触求轴承，他呢是面对面，面对面或者背靠背， 对不对？可承受相应的这个载客的情况，哎，这里呢都给大家介绍出来了，好，我在这里呢就不给大家念了，唯一要说的就是我们的一对圆锥滚 轴承，他既可承受什么双向的轴向载客啊，也能够了，对不对？也能够也能够受热伸长的时候呢，给一定的这个轴承间隙去补偿，知道吗？ 好，当然了，我们老师会得给大家介绍一下我们的这个推力球轴承是如何了，配对进安装的，也无非了就是利用这种情况，哎，一个深沟球轴承加上一加上一个推力球轴承人来共同承受我们的这个 承受我们的这个镜像力和轴向力，是吧？好，这样子呢，我们的性能呢就得以保证，得保证好，我们一起来看好同学们，我现在呢把它破切开来了，我们一起来看一下啊，好，这一个我们的这个圆锥滚子轴针哎，他呢是背靠背对不对？背靠背， 那么我们的轴啊，是不是变形的时候，哎，他发现我们这里并不是背个背啊，是不是？我们发现呢，我们的这一个圆折根的轴承呢，他处于同一个方向，哎，也就属于我们的这个串联形式，是不是因为我们的这个轴向在后比较大，是不是？考虑到好，这里的话，同学们要记住了，好 好，我们的这一个圆这个的人，他并不是孤独的存在的，哎，因为我们底下了还有一个与之配对，是不是？所以呢，他们这里呢是一个串联的结构，当我们的这个动力呢，顶身上去的时候，是不是？顶身上去的时候就会带动我们的大转盘进行转动，而 我们的这一个推力球了，能够很好的承受我们的大部分的这个载客，小部分载客呢，由我们的这个圆锥滚子来承受，是不是？然后呢滚动的话呢？由我们的圆锥滚子呢？哎，承受这一个，承受这一个走，呃，竞相力对不对？承受一定的竞相力，好，就是这样子， 我们这个工，我们这个转盘呢和这个动力呢，得以得以顺畅的这个输出，是不是？顺畅的话顺畅的转动。 好，我们再看到下一个支点，那就是我们推力求轴承呢，他的这一个安装，他和我们这个和我们的身高求成人组合形式，他们应该怎么去合理的进行安装？好，那么大家来看到这个文档啊， 首先呢我们的推力球，他有一个紧环，有一个松环，那么紧环呢与我们的这个传动轴进行配合，与我们的这个内侧进行配合，紧环呢是不与 不与我们的机架了相接触的，他由于我们机架了稍微的缝隙，理解吗？他与我们的轴了紧紧的配合， 但是与我的机架呢是松开的，但是这个松环了，他紧紧的与机架了配合起来，而与我们的轴呢，他又是松开的，大家看到没？我们的这个紧环了，哎，他并不是了，他并不是与我们的松环了在一个，这个 在一个内径，对不对？在一个内径，所以呢他们之间是有间隙的，那么我们看到下面我们应该注意的一些事项，首先 分清我们轴承的紧环和松环是不是，然后呢？然后呢再来分清我们的这个机构的静止键，静止键也就是我们的机架了，无论什么情况了，轴承的这个松环了始终应该靠在静止键的端面上， 松环这一个端面应该靠在我们的这个啊静止间的端面上理解吧。好，那么我们接下来看到下面这个啊，看到我们这一个位置啊， 看到这个位置好哎，这里呢很形象的就画出来了，对不对？大家看一下，这个黄色的是我们机架，那么机架呢与我们的这个松环了靠紧 好，然后呢我们的颈环呢？哎，与我们的机架了有一定的间隙，有一定的间隙，然后呢与我们的轴呢紧紧的相连，知道吧？好，然后呢我们一般是呢在底部呢，哎，再连接一个声勾求轴承 好，这个深钩求折成的这个固定方式就不用老实多说了，对不对？我们的固定方式是常规方式就可以了，利用一个卡和了卡在下面挡住我们的内圈，然后上面呢用个台阶，对不对？这个台阶理解吗？ 那么这就是我们的这个推力球的这个安装方法，和我们的这一个和我们深沟球折成的这个组合方式， 那么我们这节课的话就上到这里，感谢大家收看。

  大家好，今天给大家拆解了一款圆锥滚的轴承，它分为外套、内套、保持器，还有这种圆锥滚子， 我给大家演示一遍他是怎么组装的 保持器滚子， 这就是一套单列圆转滚子。

  圆锥滚子轴承是指滚动体为圆锥滚子的镜像推力式滚动轴承，有小锥角和大椎角两种。小锥角主要承受以镜像载合为主的镜像和轴向联合载合长城双使用反向安装，内外座圈可分别安装，在安装使用中可调整镜像和轴向游戏。 大椎角主要承受以轴向再合为主的轴向和镜像联合再合一般不单独用来承受纯轴向再合，当成对配置时可用于承受纯镜向再合。圆锥滚子轴承通常是分离型的 级，由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈分开安装。

  圆锥滚子轴承通常是分离型的，即由带滚子与保持架组建的内圈组成的圆锥内圈组建可以与圆锥外圈、外圈分开安装。圆锥滚子轴承大范围的使用在汽车、压机、矿山、野金、塑料机械等行业。

  大家好，我是马先生，继续讲轴承的代号，接下来讲配对使用的圆锥滚字轴承的后缀代号 与脚接触球轴承相同，在两套单列圆锥滚字轴承 面对面配对时，他的后缀单号是 df。 在两套单列圆锥滚字轴承背对背配对时，他的后缀单号是 db， 就像这一套 这一套轴承是 df 配套的，他是通过两个 轴承外圈中间的这一个隔环来确定他的轴承内部游戏， 通过研磨这个隔环的宽度确定轴承在安装以后的内部游戏。 db 配对的，通常在两套单列圆锥滚子轴承的外圈中间和内圈中间都配有隔环。 当然像这种背对背配对的，通常情况下都会把轴承的两个单列的外圈坐在一起做成一个这种的整体，像这种整体的就需要在 两套轴承的这个内全中间配一个格环，以确定 这一套配对轴承安装以后的内部游戏。像这种 df 的也可以有两组 df 的再组配起来，通过增加隔环 来达到那种四列配置的效果，以实现更大的那种镜像载合。 像这种圆锥滚字轴承，通常情况下都是需要在同一条轴上至少要安装两套单列的圆锥滚字轴承， 因为这种轴承在承载镜像载合的时候，他有一个轴向的分力，一定要通过一条轴承的两 套单列的圆锥滚子轴承来抵消相互之间的这种轴向的分力。 像滚动轴承系列有很多这种毫无意义的后缀单号， 接下来我给大家讲一下这些没有一点含义的，毫无意义的这些后缀单号，请大家点个关注，点个赞呗！

  一般轴承过硬配合时，我们要用压力机来安装，压力机直接施压力在轴承的端面上来安装。热装利用了热胀冷缩的原理，将轴承加热后用 套筒或者手锤来安装，加热温度在一百度上下八十到九十最为合适，如果安装温度过高，就会造成轴承的套圈以及滚动体退货现象，影响轴承的硬度和耐磨性关。

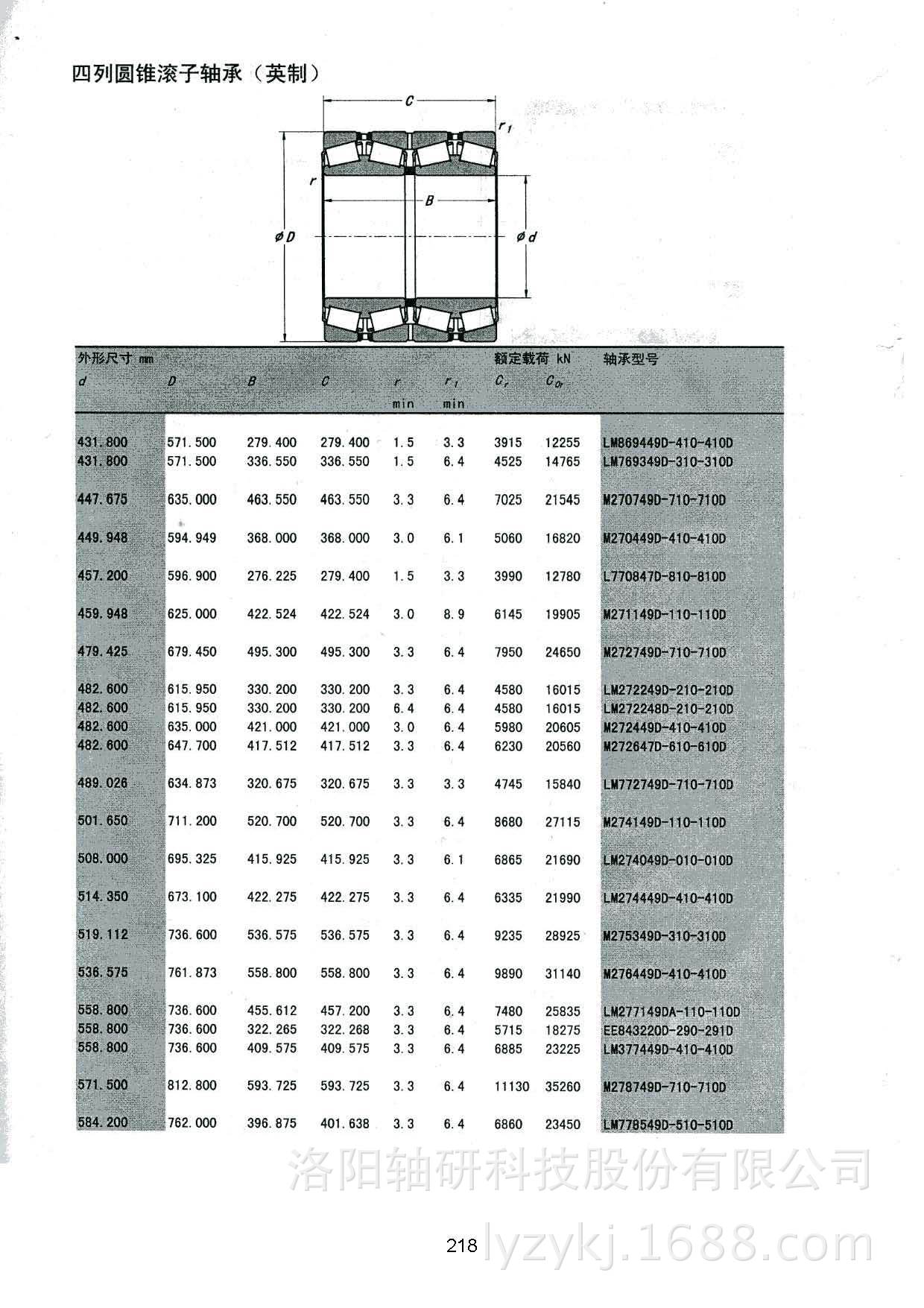

  下面给大家讲一下圆锥滚子轴承，也就是我们业内所说的七类轴承，它属于分离型轴承。我给大家看一看。 这个轴承可以分分开的。可以分开的。这个轴承可以分开，他分为单列、双列和四列， 类型代号是三万。例如三零二零七、三零三零七 三二二零七、三二三零七。他又分为大锥角和小锥角。 这是小锥角的。这个锥度小。 这是大锥角的锥度。大。锥角越大，轴向力承载能力就越大，反之 则越小。正常的情况下都是成对使用的，都是这样使用的。背对背。这是单裂的。 双裂的呢？我给大家看一看。这是双裂的。这是 双裂的。 这是双裂的。 双裂的。这是双裂的。外圈是一个整体，外圈是一个整体。 这是油孔。这是内圈。这是两个内圈。内圈之间 有一个隔套。这个隔套的厚薄起啥作业呢？起调节游戏大小 的作用。这是双裂的。 四列的呢？我这没有实物，我把图形打在片尾，供各位参考。四列的结构和两列双列的结构基本上相同， 但极限转数比较低。大多用于重型机械， 比如说冷闸、热闸等。闸缸机械。今天就和大家伙儿一起来分享到这里，下课。

  今天给大家介绍一下圆锥滚子轴承隔圈宽度如何开确认。首先将轴承两个圆锥滚子轴承做好标记，因为单列圆锥滚子轴承是可分离轴承， 为防止在配隔圈的时候勿将两个轴承的内外圈交叉配对，所以必须将轴承的内圈和外圈做上标记， 比如 a 内 b 外 b 内 b 外。按照图二测量 l 值加测量负荷到轴承外圈 加载标准，外径小于等于二百四十毫米，加载赫三百 n。 外径大于二百四十毫米，加载赫五百 n。 在测量前用手旋转轴承外圈， 确保轴承滚子紧靠轴承内圈挡边。利用快规测量三点 l a 尺寸，计算 l a 平均值， l a 等于 l a e 加幺六二加幺 a 三三重复步骤计算 lb 平均值。 lblb 一加 lb， 二加 lb 三三计算格圈的宽度， lc 等于 la 加 lb 加游戏。注，游戏表中最大的游戏值或需要的轴向游戏最大值。
